高低壓成套電氣開關柜，不同型號的結構特點與適用范圍有何差異？
發布時間：2026-01-06 來源：合肥仁楷智能 瀏覽次數：384咱們平時在變電站、小區配電室里看到的那些鐵柜子，其實就是高低壓成套配電裝置，也叫成套開關設備或者開關柜。這里面學問可大了，像金屬封閉開關設備、氣體絕緣金屬封閉開關設備，還有高壓 / 低壓預裝式變電站、低壓開關柜、配電盤、控制箱、開關箱等等，都屬于這個大家族。
高壓成套設備，說白了就是高壓配電柜，專門用在 3kV 以上、50Hz 以下的電力系統里，不管是室內還是室外都能用。這些配電柜就像電力系統里的 “安全衛士” 和 “指揮官”，既能控制電力的輸送，又能保護電路不被意外損壞。
XL系列配電箱
適用范圍：GCK1、GCL1、GCJ1系列適用于交流50Hz，額定工作電壓380V~660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，滿足工礦企業、高層賓館、機場、醫院等供配電及動力控制之用。
低壓成套設備就更好理解了，指的就是 380V 及以下電壓等級的電器設備。為啥這么劃分呢？一方面是為了安全，另一方面，在發配電系統里，380V 配電系統用得特別多，所以低壓成套設備基本說的就是這個電壓范圍內的設備。
看到這兒，估計不少朋友心里犯嘀咕：高低壓成套電氣開關柜，不同型號的結構和用途到底有啥不一樣？別著急，接下來咱們就掰開了、揉碎了，詳細嘮一嘮！
XL系列配電箱
概述
本產品采用了國際IEC標準和國家標準設計的新型動力配電箱。適用于工礦企業商業、服務業以及民用建筑交流50Hz電壓600V以下的配電系統中作為動力或者照明配電之用。適用條件
1、環境溫度：周圍空氣不超過+40°C.最低不低于-10°C，并在24小時內的平均溫度不超過+35°C。
2、大氣條件：相對濕度在最高溫度+40°C不超過50%，溫度較低時允許有較高的濕度。
3、沒有導電塵埃及可能腐蝕金屬和破壞絕緣氣體場所。
4、沒有劇烈振動和顛簸及垂直安裝，要求.
產品型號及含義：

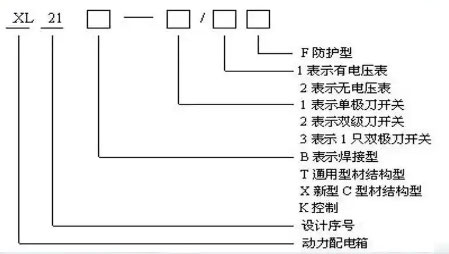

型號說明：產品型號及含義：
產品結構特點
本動力箱（柜）系封閉式，外殼一般采用鋼板焊接而成，也可用型材組裝而成。箱內左右側壁上焊有電器安裝立柱，刀開關操作手柄裝于箱前右側箱門上，作為切換電源之用。箱門上可裝電壓表、電流表、指示燈及操作按鈕?？梢蚤_門檢修箱內設備。
箱內設備采用條架式結構安裝，安裝靈活緊湊，方便維修。

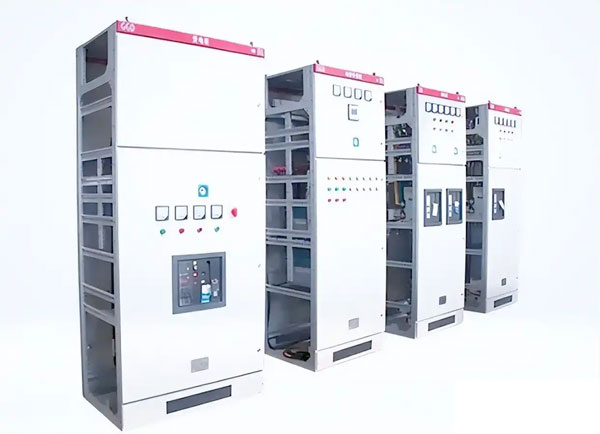

GGD低壓固定式成套開關柜
GGD低壓固定式成套開關柜
概述：
GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
適用范圍：
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系數，做為動力、照明及配電設備的電能轉換、分配與控制之用。
我公司生產的GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》等標準。

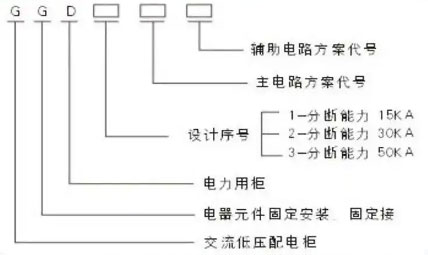

型號說明：
型號說明：
使用條件：
周圍空氣濕度不高于+40攝氏度，不低于-5攝氏度。24小時內的平均溫度不得高于+35攝氏度。
戶內安裝使用，使用地點的海拔高度不得超過2000m。
周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20攝氏度時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
設備安裝時與垂直面的傾斜度不超過5%。設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
用戶有特殊要求時可與制造廠協商解決。

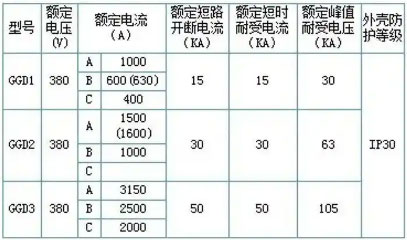

要技術性能及參數：

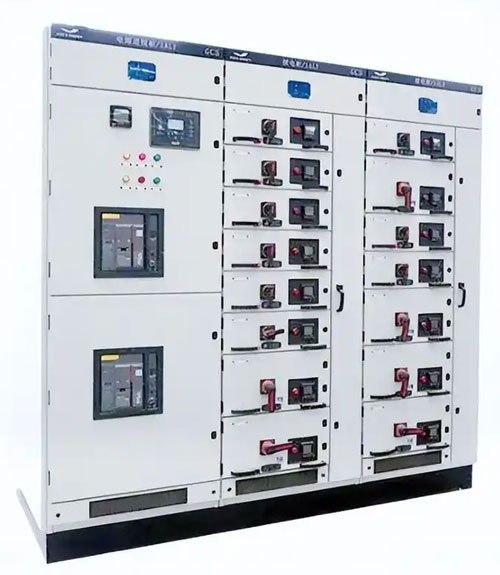

GCS低壓抽出式開關柜
要技術性能及參數：
GCS低壓抽出式開關柜
概述：
GCS型低壓抽出式開關柜是電力工業部、機械工業部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代，保護和弘揚我們民族工業為宗旨，于一九九五年委托森源電氣有限公司組織兩部GCS型低壓抽出式開關柜聯合設計組完成設計和研制，目前在全國范圍內已得到初步肯定和選用。

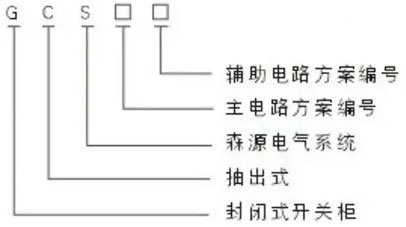

型號說明：
型號說明：
適用范圍：
該裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。
在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
該裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分斷、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點?？梢宰鳛榈蛪撼槌鍪介_關柜的換代產品使用。
我公司生產的GCS裝置符合IEC-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》、ZBK36001《低壓抽出式成套開關設備》等標準.
使用條件：
周圍空氣溫度不高于+40攝氏度，不低于-5攝氏度。24小時內平均溫度不得高于+35攝氏度。超過時，需要根據實際情況降容運行。
戶內使用，適用地點的海拔高度不得超過2000m。
周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度，如+20攝氏度時為90%，應考慮到由于溫度的變化可能會偶爾產品凝露的影響。
該裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準）。該裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
用戶有特點要求時，可以與制造廠協商解決。

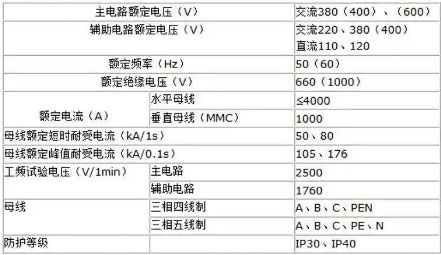

主要電氣參數：
主結構特點：
主要電氣參數：
主結構特點：
·1、主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和10mm和f9.2的安裝孔，內部安裝靈活方便。
·2、主構架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。
·3、裝置的各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
·4、水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
·5、電纜隔室的設計使電纜上下進出均十分方便。
功能單元：
功能單元：
抽屜層高的模數為160mm。其中1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下。
抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
每臺柜最多能安裝11個1單元抽屜或22個1/2單元的抽屜。其中一單元以上抽屜才采用多功能后板。
抽屜進出線根據電流大小采用不同片數的同一規格式結構的插件。
1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件，
抽屜單元設有機械聯鎖裝置。
裝置特點：
裝置特點：
裝置轉接的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。
裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜室內，使安裝維修放便。
同一電源配電系統，可以通過限流電抗器匹配限制短路強度和要求。
抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求
GCK型低壓抽出式開關柜
概述：
GCK、GCL系列低壓抽出式開關柜式是我公司根據廣大用戶的需求而設計的，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置，被國家列為兩網改造推薦產品和第九批節能產品。
GCK型低壓抽出式開關柜
概述：
GCK、GCL系列低壓抽出式開關柜式是我公司根據廣大用戶的需求而設計的，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置，被國家列為兩網改造推薦產品和第九批節能產品。
適用范圍：GCK1、GCL1、GCJ1系列適用于交流50Hz，額定工作電壓380V~660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，滿足工礦企業、高層賓館、機場、醫院等供配電及動力控制之用。
使用條件：
海拔高度不超過2000M。
周圍空氣溫度不高于+40攝氏度，并且24小時內其平均溫度不高于+35攝氏度，周圍空氣溫度不低于-5攝氏度。
大氣條件：空氣清潔，相對濕度在溫度為+40攝氏度時不超過50%，在溫度較低時允許有較高的相對溫度，例如+20攝氏度時為90%。沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震蕩的場所。
與垂直面傾斜不超過5。
控制中心適應于以下溫度的運輸和儲存過程，-25攝氏度至+55攝氏度，在短時間內（不超過24小時）不超過+70攝氏度。
如上述使用條件不能滿足時，應由客戶在訂貨時向我廠提出，協商解決。
主要技術參數：
額定絕緣電壓：660V
額定工作電壓：380V660V
輔助電路額定電壓：AC、200V380VDC、110V220V
使用頻率：50~（60）Hz
額定電流：水平母線<3150A，垂直母線630A800A
額定短時耐受電流：105KA/1s中性母線30KA/1s
額定峰值電路：105KA/0.1s，50KA/0.1s
功能單元（抽屜）分斷能力：50KA(有效值)
外殼防護等級：IP30、IP40
母線設置：三相四線制、三相五線制
符合標準：IEC-439 BS5486 VDE0660 GB7251 NEMAIC2-322JJB/T9661
操作方式：就地、遠方、自動
MNS低壓抽出式開關柜
MNS低壓抽出式開關柜
用途：MNS型低壓抽出式開關柜適用于三相交流50、60Hz，額定電壓660V，額定電流4000A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之間。廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC。
本產品符合GB7251、ZBK36001、IEC439-1 (1992)標準。
使用條件：
1、周圍空氣溫度不高于+40”C，不低于-5°C，并且24小時內其平均氣溫不高于+35° C。
2、周圍空氣相對濕度在最高溫度為40°C時不超過50%，在較低溫度時允許有較大相對濕度，如+20°C時為90%，但應考慮到由于溫度的變化有可能會偶爾產生適度的凝露。
3、戶內使用，使用地點的海拔高度不得超過2000m.
4、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
結構特點：開關柜的基本框架采用拼裝組合式結構，由KB型鋼通過自攻鎖緊螺釘互相緊固聯接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零件組合成一臺完整的開關柜，柜內結構都經過鍍鋅處理，也可以采用敷鋁鋅板生產，并實行模數化安裝（1E=25mm） .開關柜面板采用優質鋼板經數控機床加工而成，表面經過酸洗、磷化處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地連續性。開關柜隔室可分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立且區域之間又連續的金屬板或阻燃板的功能壁嚴格分隔，保證使用安全且防止事故蔓延。水平母線為平置式安裝，有效減少電氣應力和熱應力。母線截面有2（30X10）、2（60X10）、2’（80×10）、2（100X10）、4（60×10）5種規格，對應母線電流1250A2000A、2500A、3200A、4000A，中性接地母線N、PE為60X10，抽屜垂直母線為50X30X5角尺型銅母線，所有母線皆經過鍍錫處理。MCC柜抽屜有8E/4、8E/2、8E、16E、24E屋種規格（1E=25mm）。抽屜具有連接位置、試驗位置、斷開位置、移動位置和分離位置。各抽屜與開關設有機械聯鎖裝置，當開關處于分斷時，抽屜才能抽出或插入；當開關處于合間位置時，抽屜不能抽出或插入。為防止未經允許的操作，操作機構能是使用掛鎖將開關鎖在分斷位囂上。同規格的功能單元抽扈可以后識課欄，操作挖制每一個功在16-32對輔助接點。
