從細節到標準，深度解讀安徽高低壓配電柜安裝規范
發布時間：2025-12-23 來源：合肥仁楷智能 瀏覽次數：206

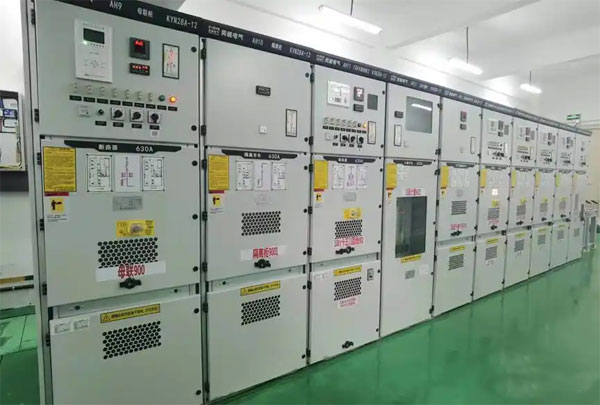

高低壓配電柜是電力系統中用來調整和分配電壓的重要設備，它就像一個“電能管理箱”，里面存放著控制、保護和測試用電的裝置。無論是傳統的還是智能化的電力系統，都離不開它。根據功能不同，高低壓配電柜主要分為兩種：一種是半自動控制的配電柜，另一種是智能配電柜。半自動控制的配電柜通過自身的控制系統來完成電壓變換、調壓和調流等操作；而智能配電柜則更先進，它可以通過自身的技術實現多臺配電柜的同步控制，還能自動調節電壓和電流，特別適合長距離輸電或多終端供電的情況。
#01 高壓設備安裝前的準備工作及要求
在安裝高低壓配電柜時，需要注意以下幾點：首先，地面必須平整，避免因不平導致設備沉降或損壞；其次，安裝完成后要進行防水試驗和接地電阻測試，確保測量結果符合國家相關標準。此外，在安全方面，安裝時要特別注意升壓裝置的安全措施，并且要求操作人員具備熟練的操作技能，以保證設備能夠安全、有效地運行。
接下來，我們將從細節到整體，為大家詳細解讀高低壓配電柜的安裝規范。
在安裝前，監理工程師及甲方工程師要檢查進場道路是否暢通，必要時要求要求總包單位修建簡易運輸通道與各安裝點連接，施工場地布置應滿足安全文明施工的要求。同時還應檢查安裝單位的施工機具安排狀況，督促安裝單位對施工機具進行檢查，確保狀態良好。高壓設備到達現場前，配電室、地溝、基礎槽鋼應已完全竣工
1）、配電室配電室：配電室施工前，要將建配電室所需的詳細圖紙交予施工方（合同簽訂后2周內，重點要落實客戶對圖紙的位置、內容、完成時間確認），并且在配電室建設過程中，我方或協作單位的技術人員要在現場監督，避免施工錯誤。（配電室建設大約需2周左右）
2)、地基：槽鋼安放位置要與配電室預留的設備風道相對應，設備離墻的最小距離要明確（距離太近，設備的柜門打不開）。(槽鋼焊接大約需2天，我方技術人員必須到場指導）
設備到達現場：
3）、若配電室、地基若未建好，設備要有存放位置（要防雨或提供必要的防雨材料）。
#02 配電房及配電盤安裝與布線規范要求
2.1各配電房門窗須嚴密，房?jī)?nèi)清潔。
2.2配電盤安裝穩固。盤內設備與各構件間連接牢固。
2.3盤、柜的接地應牢固良好。裝有電器的可開啟的盤、柜門，應以軟導線與接地的金屬構架可靠地連接。
2.4端子箱安裝應牢固，封閉良好，安裝位置應便于檢查，成列安裝時，應排列整齊。
2.5配電盤內布線要橫平豎直，螺絲不能有松動，線頭接觸良好。
2.6盤內各元件固定可靠無松動，觸頭無氧化，無毛刺。
2.7二次回路的連接件均應采用銅質制品。結線的具體要求:
2.7.1電氣回路的連接(螺栓連接、插接、焊接等)應牢固可靠。
2.7.2電纜芯線和所配導線的端部均應標明其回路編號;編號應正確，字跡清晰且不易脫色。
2.7.3配線整齊、清晰、美觀;導線絕緣良好，無損傷。
2.7.4盤、柜內的導線不應有接頭。
2.7.5每個端子板的每側接線-般為- -根,不得超過兩根。
2.8 400伏及以下的二C次回路的帶電體之間或帶電體與接地間，其電氣間隙不應小于4毫米。漏電距離不應小于6毫米。
2.9使用于連接可動部位(i J.上電器、控制臺板等)的導線尚應符合下列要求:
2.9.1應采用多股軟導線，敷設時應有適當余度。
2.9.2線束應有加強絕緣層(如外套塑料管等)。
2.9.3與電器連接時，端部應絞緊，不得松散，斷股。
2.9. 4在可動部位兩端，應用卡子固定
2.10弓|進盤、柜內的控制電纜及其芯線應符合下列要求:
2.10.1引進盤、柜的電纜應排列整齊,避免交叉，并應固定牢固，不使所接的端子板受到機械應力。
2.10.2鎧裝電纜的鋼帶不應進入盤、柜內;鎧裝鋼帶切斷處的端部應扎緊;
2.10.3用于晶體管保護、控制等邏輯回路的控制電纜，當采用屏蔽電纜時，其屏蔽層應予接地;如不采用屏蔽電纜時,則基備用芯線應有一根接地;
2.10.4橡膠絕緣芯線應外套絕緣管保護;
2.10.5盤、柜內的電纜芯線,應接垂直或水 平有規律地配置，不得任意 歪斜交叉連接;備用芯應留有適當余度。
2.1 1在絕緣導線可能遭到油類污蝕的地方,應采用耐油的絕緣導線，或采取防油措施。
2.12配電裝置的安全技術要求:
2.12.1兩路及以上電源供電時，各路電源主進與聯絡開關之間應裝設聯鎖裝置(受供電部門調度者除外)。
2.12.2 10千伏室內成套設備的隔離開關和相應的斷路器之間應裝有聯鎖裝置。
2.12.3配電裝置的相色排列應符合列規定:
(1)同- -配電裝置內各回路相色排列應盡量一致。
(2)硬母線應涂色，艷別為: a相黃色; b 相綠色; C相紅色;零線黑色。
(3)軟母線應標明相別。
(4)配電裝置間隔內的導線應留有懸掛臨時接地線的位置，此處不應涂相色漆。
2.13端子板的安裝應符合下列要求:
2.13.1端子板應無損壞，固定牢靠，絕緣良好。
2.13.2端子板應便于更換且接線方便。
2.13.3回路電壓超過400伏者，端子板應有足夠的絕緣并涂以紅色標志。
#03 電力設備巡檢、維護與保養規范

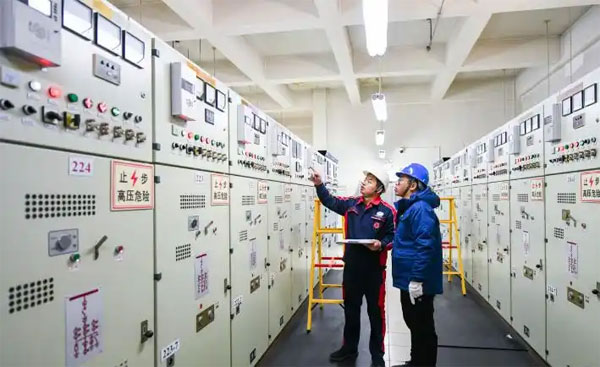

3.1巡檢
3.1.1高低壓配電室的通風、照明及安全防火裝置是否正常。
3.1.2配電盤[門嚴密無損壞現象，配電盤內清潔，無塵土。
3.1.3站內所有配電屏必須掛牌，以示警告。
3.1.4信號裝置回路的信號燈、電鈴、事故電鐘等應顯示準確，工作可靠。
3.1.5配電柜內電機的電壓、電流是否正常(不超出額定值的5%)。
3.1.6母線和各接點是否有過熱現象，示溫蠟片是否熔化,絕緣膠木有無燒壞現象。
3.1.7開關柜中各電氣元件在運行中有無異常氣味和聲響。
3.1.8注油設備的油位是否正常，油色是否變深，有無滲漏油現象。
3.1.9儀表、 信號、指示燈等指示是否正確，繼電保護壓板位置是否正確。
3.1.10繼電器及直流設備運行是否良好。
3.1.1 1接地和接零裝置的連接線有無松脫和斷線。
3.1.12瓷瓶、絕緣套管、穿墻套管等絕緣是否清潔，有無破損裂紋及放電痕跡。
3.1.13斷路器和隔離開關的機械聯鎖是否靈活可靠，如采用電磁聯鎖裝置，則需通電檢查電磁鎖動作是否靈活，開閉是否準確。
3.2月檢
每月對電機、配電柜的各操作部分和電氣部 分做一次全面檢查、 磁力起動器動合閘試驗、繼電器的靈敏度試驗。
3. 3年檢
每三年對電機、配電柜做一次繼電試驗，由供電人員檢定。

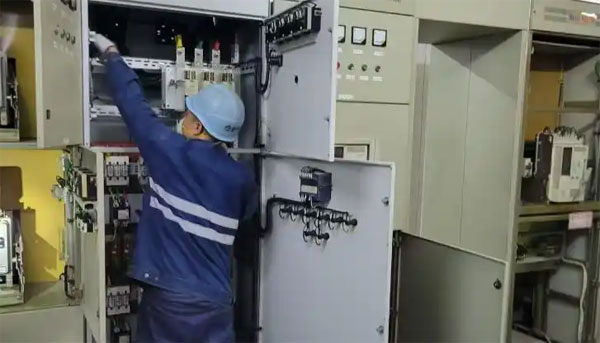

3.4檢修及保養
3 4.1檢修及保養每月進行一次。
3. .4. 1停電檢修線路，必須先掛牌，后作業，以示警告。
3.4.2電機、電纜、配電屏必須接地良好,接地電阻不應大于4歐。
3.4.3電機測量直流阻抗，作交流耐壓試驗。電流互感器和電壓互感器作耐壓試驗和變流比試驗。
3.4 5電纜作直流耐壓泄漏試驗;繼電器檢修，重新整定。
3. 4.6油開關作解體檢查修理、調整、緊固;避雷器作耐壓試驗。
