安徽電氣防火封堵及防火保護的規定及措施（一）
發布時間：2025-12-06 來源：合肥仁楷智能 瀏覽次數：408國標規范及行業規范中對有關建筑構造及設備管線方面的防火封堵或防火保護措施的條文規定比較多，且多數涉及到防火封堵或防火保護措施的條文均屬于強制性條文，應引起業內從業人員的高度重視。本文試著分析總結與電氣專業相關的涉及到防火封堵及防火保護措施的相關規定與具體做法，闡述自己的一些意見和建議，供業內人士參考。
1、主要國標規范及行業規范中對與電氣專業相關的防火封堵及防火保護措施的規定
1.1 《建筑設計防火規范》(GB50016-2014 2018年版)中第6.1.6條對穿越防火墻的管線做出規定：“除本規范第6.1.5條規定外的其他管道不宜穿過防火墻，確需穿過時，應采用防火封堵材料將墻與管道之間的空隙緊密填實，……”。(非強條)
1.2 《建筑設計防火規范》第6.2.9條第3款中規定：“建筑內的電纜井、管道井應在每層樓板處采用不低于樓板耐火極限的不燃材料或防火封堵材料封堵。建筑物內的電纜井、管道井與房間、走道等相連通的孔隙應采用防火封堵材料封堵。”(強條)
1.3 《建筑設計防火規范》第6.3.4條規定：“電線、電纜、可燃氣體和甲、乙、丙類液體的管道不宜穿過建筑內的變形縫，確需穿過時，應在穿過處加設不燃材料制作的套管或采取其他防變形措施，并應采用防火封堵材料封堵。”(非強條)
1.4 《建筑設計防火規范》第6.3.5條規定：“防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防火隔墻、樓板和防火墻處的孔隙應采用防火封堵材料封堵。”(強條)
1.5 《建筑設計防火規范》第6.7.11條規定：“電氣線路不應穿越或敷設在燃燒性能為B1或B2級的保溫材料中；確需穿越或敷設時，應采取穿金屬管并在金屬管周圍采用不燃隔熱材料進行防火隔離等防火保護措施。設置開關、插座等電器配件的部位周圍應采取不燃隔熱材料進行防火隔離等防火保護措施。” (非強條)
1.6 《建筑設計防火規范》第10.1.10條第1款對消防配電線路敷設方面有如下規定：“明敷時(包括敷設在吊頂內)，應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施；……”。（強條）
1.7 《建筑設計防火規范》第10.2.3條對配電線路敷設有如下規定：“配電線路敷設在有可燃物的悶頂、吊頂內時，應采取穿金屬導管、采用封閉式金屬槽盒等防火保護措施。”(非強條)
1.8 《建筑設計防火規范》中對木結構建筑、城市交通隧道也有與上面條文類似的規定，基于木結構及城市交通隧道對建筑院來講不涉及或相對少見的緣故，在此不再贅述。
1.9 《建筑設計防火規范》中相關內容的總結與思考
1.9.1 《建筑設計防火規范》第6.1.6條的條文解釋中針對防火封堵措施的具體做法，提到可參見中國工程建設標準化協會標準《建筑防火封堵應用技術規程》(CECS 154:2003)中的詳細要求。

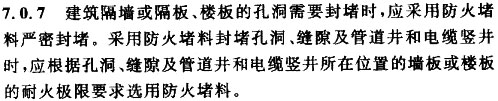

1.9.2 從《建筑設計防火規范》第6.2.9條的規定可以看出，電氣豎井每層樓板處封堵的防火封堵材料的耐火極限不應低于樓板的耐火極限，由于不同類型不同耐火等級的建筑物的樓板的耐火極限不同(時間在0.5~1.5h之間)，因此必然存在著根據不同功能不同耐火等級的建筑物相應的采用不同耐火極限的防火封堵材料的情況，這個觀點可以從國標規范《建筑內部裝修防火施工及驗收規范》(GB 50354-2005)中的第7.0.7條規定中得到佐證：
1.9.8 圖集18J811-1中6-13頁的圖示內容及說明對電氣管線穿過建筑物變形縫的做法要求如下圖所示：
1.9.3 從前文第1.7點中提及的規定中可見，針對普通配電線路的敷設而言，穿金屬導管或采用封閉式金屬槽盒的做法本身就是防火保護措施之一。從第1.5點提及的規定可以看出，對金屬管周圍、開關與插座等電器配件的部位周圍采取不燃隔熱材料進行防火隔離也是防火保護措施的重要做法之一。
1.9.4 從《建筑設計防火規范》第10.1.10條的條文解釋中可以明確看到，對明敷設的金屬導管或金屬線槽的防火保護措施一般可采用包覆防火材料或涂刷防火涂料，具體的做法及相關要求將在后文中詳細敘述。
1.9.5 根據《建筑設計防火規范》第10.2.3條的條文解釋及與10.1.10條的條文解釋的內容可以看出，對于明敷設的消防配電線路與非消防用配電線路在防火要求上的區別在于：消防配電線路的金屬保護管或金屬線槽需增設防火保護措施，即需要包覆防火材料或涂刷防火涂料等，而非消防配電線路則無此要求。

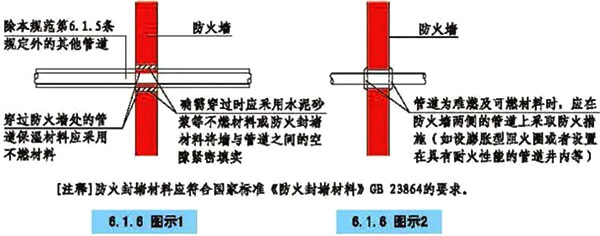

1.9.6 根據《建筑設計防火規范》配套圖集18J811-1中6-3頁的圖示內容及說明，穿過防火墻處的管道保溫材料應采用不燃材料，確需穿過時應采用水泥砂漿等不燃材料或防火封堵材料將墻與管道之間的空隙緊密填實，當管道為難燃或可燃材料時，應在防火墻兩側的管道上采取防火措施(如設膨脹型阻火圈或設置在具有耐火性能的管道井內等)，其中防火封堵材料應符合國家標準《防火封堵材料》(GB 23864-2009)(及XG1-2012第1號修改單)的要求。如下圖所示：
關于這部分內容將在后文中另行分析。

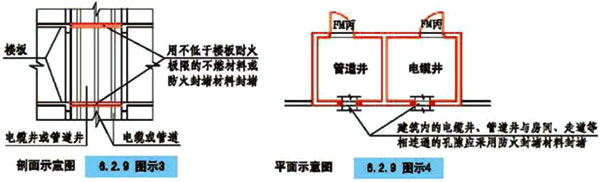

1.9.7 圖集18J811-1中6-11頁的圖示內容及說明對電纜井管道井的封堵要求如下圖所示，其中應重點注意管道井、電纜井與相鄰的房間、走道的連通孔隙的封堵：

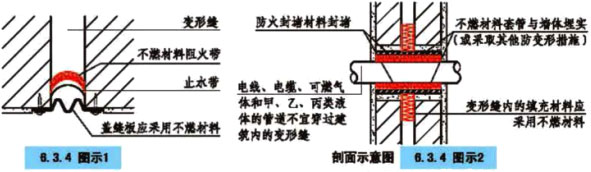

1.9.8 圖集18J811-1中6-13頁的圖示內容及說明對電氣管線穿過建筑物變形縫的做法要求如下圖所示：
1.10 國標規范《低壓配電設計規范》(GB 50054-2011)中第7.1.5條對電纜敷設的防火封堵也有具體規定，從條文的各款規定中可見：
1.10.1 布線系統通過地板、墻壁、屋頂、天花板、隔墻等建筑構件時，其孔隙應按等同建筑構件耐火等級的規定封堵，比較明確的提到封堵的耐火等級要求。
1.10.2條文第2款中要求當導管和槽盒內部截面積大于等于710mm2時，應從內部封堵。較大規格的電纜槽盒的內部封堵在工程實踐中執行較好，需特別注意的是，部分內部截面積已達到需要封堵程度的小規格電纜槽盒在工程實踐中未實施封堵的情況比較普遍。根據該規定并結合所查閱的相關數據(國標圖集19DX101-1中的P6-42~P6-44頁等)，可推導出規格為SC32、JDG40、PC40、
FPC40、KJG40及以上的電纜電線保護導管除外部封堵孔隙外，還應同時從內部封堵，在實際工程中按照該規定的要求完全實施到位的相對較少并且也有一定的難度，需引起足夠重視也值得深入探討。特別需要注意的是在新實施的《民用建筑電氣設計標準》（后文簡稱《民用建筑電氣設計標準》）(GB51348-2019)中的第26.5.17.2中也同樣有這條規定：
但是不同之處在于：《民用建筑電氣設計標準》第26章為針對“弱電線路布線系統”，其26.1.1條中規定“本章可適用于民用建筑內、外弱電線路布線系統的管道、橋架、導管、線纜敷設和配線設施的設計。”，相應的條文解釋中也明確提到該條文的修訂是參閱了現行國標《低壓電氣裝置 第5-52部分：電氣設備的選擇和安裝 布線系統》(GB/T 16895.6-2014)，由此可見，這個封堵要求已經從配電系統管線擴展到了弱電系統管線領域了。
1.10.3條文第3款的規定中還明確列舉了具體的電纜防火封堵的材料：防火膠泥、耐火隔板、填料阻火包及防火帽。
1.11 《低壓配電設計規范》第7.5.2.7條、7.6.21、7.7.5條分別對封閉式母線布線、電纜布線、電氣豎井布線的封堵要求提出了與前文中的相關規定類似的要求，其中需要特別提及的是在7.7.5條中明確規定：“電纜和絕緣線在樓層間穿鋼管時，兩端管口孔隙應做密封隔離”，結合該條文的上下文內容，筆者認為此處的“密封隔離”的具體做法應為采用防火封堵材料密封封堵隔離，其余的類似要求在此不再贅述。
1.12 《低壓配電設計規范》第7.6.28條規定：“電纜溝在進入建筑物處應設防火墻。……電纜的穿墻處保護管兩端應采用難燃材料封堵”，從這條規定中可以看出電纜溝是不允許無分隔的直通建筑物室內的，該規定在工程實踐中執行不到位的情況比較常見，但筆者認為該規定欠妥，有跨專業長臂管轄的嫌疑，不應該一刀切的要求電纜溝在進入建筑物處都設置防火墻，應根據建筑物的不同情況而定，同時對防火墻兩端的保護管的封堵僅要求采用難燃材料封堵是不夠的，只有采用不燃材料封堵才能滿足防火墻所對應的耐火性能的要求(具體可參見本文的1.9.6條的相關內容)，對此問題本文不做過多展開性的討論。
1.13 《20kV及以下變電所設計規范》(GB 50053-2013)中，對于布置在同一配電室的為一級負荷供電的兩回電源線路的配電裝置，第4.1.7及4.1.8條明確要求其母線分段處應設置防火隔板或有門洞的隔墻，同時當兩回電源線路敷設在同一橋架時應采用防火隔板隔開。
1.14 為了確保防火隔墻、防火墻的耐火極限，防止火災時火勢從孔洞的縫隙中蔓延，《汽車庫、修車庫、停車場設計防火規范》(GB 50067-2014)中第5.2.5條及條文解釋對管道(線)穿越防火墻或防火隔墻時的防火封堵提出要求，并明確其防火封堵材料應為不燃燒材料。同時該規范將5.3.2條對電纜井、管道井的豎向防火分隔、封堵要求及耐火極限要求列為強條。

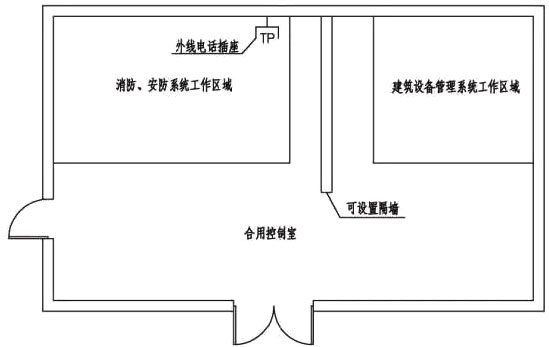

1.15 《火災自動報警系統設計規范》(GB 50116-2013)(下文簡稱《火災自動報警系統設計規范》)中第3.4.8條中對消防控制室中消防設備與建筑其他弱電系統合用時的要求是這樣規定的：“消防設備應集中設置，并應與其他設備間有明顯間隔。”，從條文中未能看出該“消防設備”有包含“安防系統”的意思，但規范配套圖集14X505-1中第22頁的圖示是這樣的：
該圖示內容與規范條文內容存在一定的差異，按上圖所示可見安防系統視同與消防設備為同一類設備，即安防系統不屬于“建筑其他弱電系統”，兩者之間的“明顯間隔”在圖示中體現為“可設置”的“隔墻”。按照筆者的理解，該“明顯間隔”的“隔墻”應為防火隔墻，目的是防止“建筑其他弱電系統”出現火災時的火情蔓延而威脅到消防設備的安全。由于條文內容與圖集的圖示之間的不統一，對間隔的做法也不明確，在實際工程中很難真正落實，經常出現各方意見無法一致而起爭議的情形，希望后續的規范改版能對此條文進行修訂。
1.16 《火災自動報警系統設計規范》中對火災自動報警系統的布線方面的防火封堵及不同情況下的防火保護措施所涉及的不算太多，特別是對防火封堵方面的要求無具體條文要求，這方面可以從《火災自動報警系統施工及驗收標準》(GB 50166-2019)中第3.2小節的“布線”的相關條文要求及第3.2.15條的規定“……還應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的相關規定”中可以看出，火災自動報警系統在布線上的封堵及防火保護措施方面并無特殊之處，經核查現行2015年版的《建筑電氣工程施工質量驗收規范》(GB 50303-2015) (后文中簡稱《電氣驗收規范》)中關于布線方面的有關內容，第11~14節的內容分別適用于：梯架托盤和槽盒安裝、導管敷設、電纜敷設、導管內穿線和槽盒內敷線等4個方面，從各條文內容中也可以看出弱電方面的布線相較于強電方面除管材選擇上有差異外，在防火封堵及防火保護措施方面并無特殊之處(其中涉及到的條文有：11.2.3.3、13.2.2.8條)，做法上均可參照強電布線方面的要求。
1.17 《人民防空工程設計防火規范》(GB 50098-2009)中第 4.3.3對除可燃氣體及丙類液體管道外的其他管道穿越防火墻的敷設提出明確要求，要求穿越防火墻的管道應用不燃材料制作并且采用防火封堵材料將管道周圍的孔隙緊密填塞。第4.3.4條明確要求通過防火墻或設置有防火門的隔墻處的管道和管線溝應采用不燃材料將通過處的孔隙緊密填塞。這兩條均為強條，所涉及內容并非人防工程所特有，實質上也可以適用于其他普通工程的類似情況，也可以側面印證筆者在1.12點中的觀點。
1.18 《人民防空工程設計防火規范》第8.1.5.2條(強條)、第8.1.5.3及8.1.5.5條的規定分別與《建筑設計防火規范》第10.1.10.1及
10.1.10.3條規定中的要求等效一致，在此不再細述。

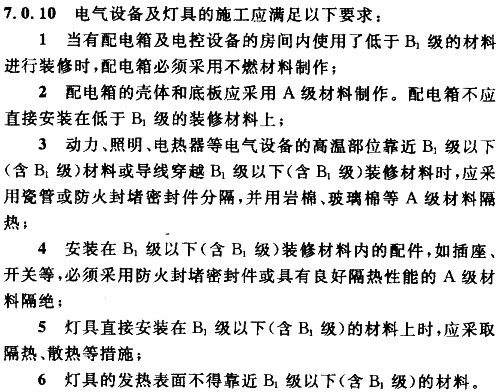

1.19 《電氣驗收規范》中第10.2.5.2條關于母線槽安裝的防火封堵有要求，第18.2.2.3條對容量100W及以上的燈具，要求其“引入線應采用瓷管、礦棉等不燃材料作隔熱保護”，這個隔熱保護也是重要的防火保護措施之一，這個要求的內容應是來源于改版前的《建筑設計防火規范》第10.2.4條及《建筑電氣照明裝置施工與驗收規范》 (GB 50617-2010)中第4.1.4條，區別在于：《建筑設計防火規范》及《建筑電氣照明裝置施工與驗收規范》只針對鹵鎢燈和白熾燈泡，但《電氣驗收規范》則針對所有的光源，只要功率超100W即要求采用該防火保護措施，除非是敞開式燈具。個人認為本條規定值得商榷，對大部分冷光源來講，該隔熱保護措施相對偏保守，實際施工時可按《建筑內部裝修防火施工及驗收規范》(GB 50354-2005)中第7.0.10條中的有關內容執行：
1.20 《冷庫設計規范》(GB 50072-2021)中第7.3.8條中將穿越冷間保溫材料敷設的電氣線路所應采用的防火和防止產生冷橋的措施列為強條。冷庫建筑由于其特殊性會用到大量的保溫材料，電氣線路敷設時要完全避開保溫材料基本不可能，因此應特別重視其防火措施。
1.21 《潔凈廠房設計規范》(GB 50073-2013)中第5.2.5、5.2.6條中涉及防火分隔、防火封堵的措施也都是強制性條文。

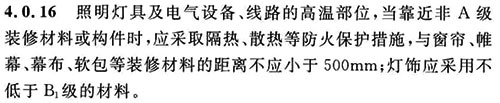

1.22 《建筑內部裝修設計防火規范》(GB 50222-2017)中第4.0.16條是這樣規定的：
對這條規定筆者的看法與本文第1.19點的看法類似，如果對所有照明燈具一刀切式的要求是偏保守且不合理的，控制的重點應該在“高溫部位”上，這一觀點在《電氣驗收規范》中第18.2.3點的規定中得到印證，但如何量化“高溫”倒是值得討論。
1.23 《人民防空工程設計規范》(GB 50225-2005)中第06.7.1.6條涉及對消防用電設備的配電線路的保護及相關管線穿墻、板孔洞的封堵，第06.7.3.4條涉及燈具的隔熱保護，其要求與《建筑設計防火規范》、《民防火規》的規定內容基本是等效一致的。
1.24 《電氣驗收規范》中除本文第1.16條中提到的在布線系統方面有涉及到防火封堵與防火保護措施的條款外，在第5.2.3條中還涉及配電箱（柜）等的封堵要求：
此要求中的“防火封堵”在實際工程項目的施工質量檢查中常發現有明顯缺陷之處，相關從業人員在工程質量驗收中或消防專項驗收中也容易忽略此要求，應引起重視。
1.25 《電氣驗收規范》中第10.2.5.2條涉及母線槽的安裝要求：
1.26 《綜合布線系統工程設計規范》(GB 50311-2016)中第7.5.3條、《安全防范工程技術標準》(GB 50348-2018)中第7.2.4.9條、《1kV及以下配線工程施工與驗收規范》(GB 50575-2010)中第3.0.5.6條及第6.0.5.4條、《爆炸危險環境電力裝置設計規范》(GB 50058-2014) 中的第5.4.3.2條、《潔凈廠房施工及質量驗收規范》(GB 51110-2015)中的第8.2.5.1條、《針織工廠設計規范》(GB 51112-2015)中的第9.2.5.2條、《民用機場航站樓設計防火規范》(GB 51236-2017)中第3.5.10條、《公共建筑光纖寬帶接入工程技術標準》(GB 51433-2020)中第5.2.2條、《冷庫施工及驗收規范》(GB 51440-2021)中第7.1.6.3條(強條)及第7.1.7.4條、《智能建筑工程施工規范》(GB 50606-2010)中都4.5.1.1條、《民用建筑電氣設計標準》 (GB 51348-2019)中第8.1.6條(強條)、8.1.10條、8.11.3條、第26.1.9條、26.5.10.4~5條、26.5.16條、26.5.17條、26.5.18.5~6條及眾多的行業標準中均有針對強弱氣管線的封堵及防火保護措施作出規定，其要求側重點不同內容也有所不同，但均未脫離前文中所涉及到的有關內容，故不再贅述。
