定制！非標設備電氣設計規范（四）觸電防護
發布時間：2025-10-24 來源：合肥仁楷智能 瀏覽次數：429
此章節有用到防護等級要求的相關知識，關于防護等級的標準，我在非標設備電氣設計規范（二） 電控柜/箱設計、安裝規范 中已經提到，具體要求和標準請移步到我原來那篇文章，這里我就不再贅述了。
4.1、 直接觸電防護
當電控設備置于對所有人開放的場所(包含殘障人士及兒童)，至少需具備IP4X的觸電保護。
電控箱內之帶電組件至少需具IP2X的觸電保護。
若電控箱上部易于接近(手可以輕易摸到上面)，其觸電保護至少需為IP4X。
電控箱需在下列情形之一下才可開啟：
（1）專業或受過訓練人員使用鑰匙或工具；此種情況，位于電控箱門上之帶電組件的觸電保護至少需為IP1X；電控箱內帶電組件的觸電保護至少需為IP2X。
（2）電控箱門開啟前箱內的帶電組件須斷電；此種情況下，斷電裝置切斷后，仍帶電之組件（如上章節所述的例外電路）其觸電保護至少需為IP2X，且需標示 。
（3）不使用鑰匙，工具或斷電開關直接開啟外殼；此種情況下，只在所有帶電組件至少具 IP2X觸電保護等級下方可成立；若以一阻礙物做此類觸電保護，則此阻礙物的移除須使用工具或當阻礙物移除后帶電的組件應自動斷電。

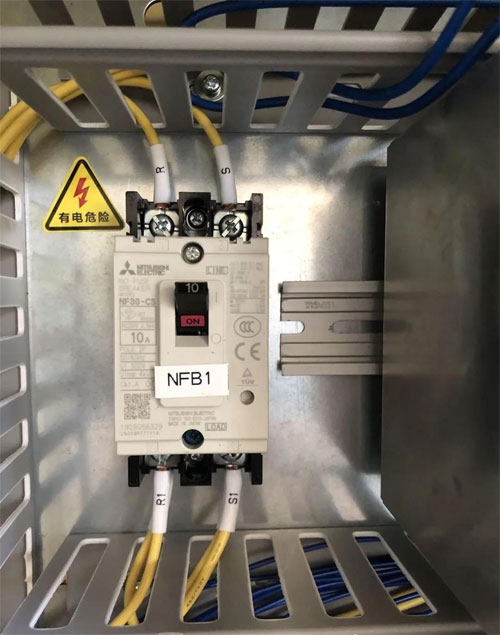

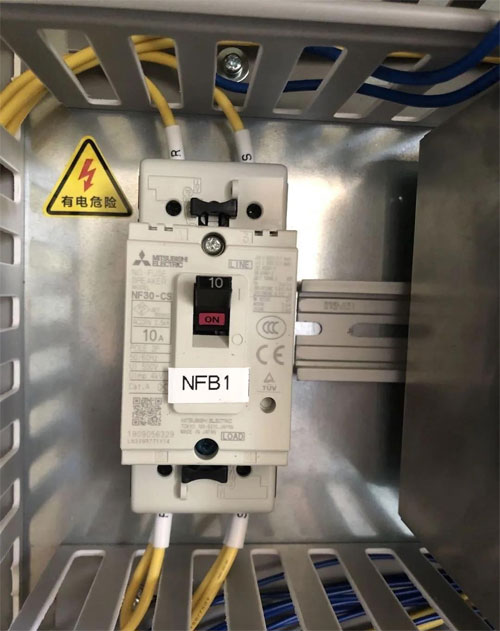

上圖為一電控柜主空開，查詢手冊端頭空間尺寸為12.7mm，不滿足IP2X防護等級要求，而且在主空開斷電的情況下，上端子依然帶電。所以無論上述三種情況的任何一種，此空開都應做到IP2X的防護等級要求，應為下圖：
以絕緣為保護的帶電組件應:
（1）被僅能被破壞才能移除的絕緣物完整包覆；
（2）在正常操作環境下此絕緣物應能承受機械、化學、電氣及熱等應力；
（3）單一存在之油漆、凡立水（清漆）、亮漆及類似產品通常不適用做為觸電保護。
---------上述要求引自GB/T 5226.1-2019_6.2
4.2、 故障防護
故障防護用來預防帶電部分與外漏可導電部分之間因絕緣失效時產生的危險情況。
故障防護可采用使用等級II的設備或以雙重絕緣保護，亦可采用電氣隔離做防護。
對于TN系統，可以使用下列保護裝置器件：
（1）過流保護器件
（2）剩余電流保護器件（RCD）和相關過流保護器件。
---------上述要求引自GB/T 5226.1-2019_6.3
此處我要提一下，為什么過流保護器件可以做故障防護的保護器件。當因絕緣失效而導致相電接觸到設備外殼等部位，外殼因為有接地的存在，對于TN系統來說，此時的接觸相當于相線和地線的短接。瞬間會有近似于短路電流的情況存在，可以使過流保護器件動作，但是前提是要接地可靠。
另外關于TT、TN、IT系統，我會在本系列文章更新完畢后，也給大家進行更新講解，本章節就不再作過多闡述了。
