安徽高壓開關柜組成結構與連鎖裝置的深度技術解讀
發布時間：2025-10-14 來源：合肥仁楷智能 瀏覽次數：440大家知道嗎？我們平時用電離不開一個重要設備，它叫高壓柜，其實就是配電系統里的 “電管家”。高壓柜是金屬封閉開關設備的通俗叫法，就像一個大鐵盒子，工程師們把各種電氣設備按照特定電路方案，組裝在這個密封的金屬外殼里，組成一套完整的配電裝置，專門負責控制和保護高壓電源。
高壓柜的種類特別多，根據用途和結構不同，常見的有配電高壓柜、電纜分支箱、開關柜，還有斷路器、隔離開關這些。它的內部構造也很講究，主要由柜體、斷路器、隔離開關、電流電壓互感器、保護裝置和操作機構組成。這里面，斷路器和隔離開關就像兩個 “安全衛士”，在控制電路、保障用電安全上起關鍵作用。
使用高壓柜可得小心，一定要按規范操作。要把它放在干燥、通風又干凈的地方，周圍不能堆放雜物。運行的時候，千萬不能在柜子里或者附近干活，不然很容易出危險。日常維護也很重要，要定期檢查接線、接觸器、斷路器這些部件，看看有沒有松動或者損壞。還要保證柜子密封嚴實，別讓灰塵、小動物鉆進去搗亂。每隔一段時間，要清理和更換里面的電器元件，這樣高壓柜才能長時間穩定工作。
了解這些高壓柜的基礎知識，對正確使用和維護它特別重要。接下來，文章會詳細介紹高壓開關柜的組成結構和連鎖裝置，這些知識很實用，建議大家先收藏起來慢慢看！

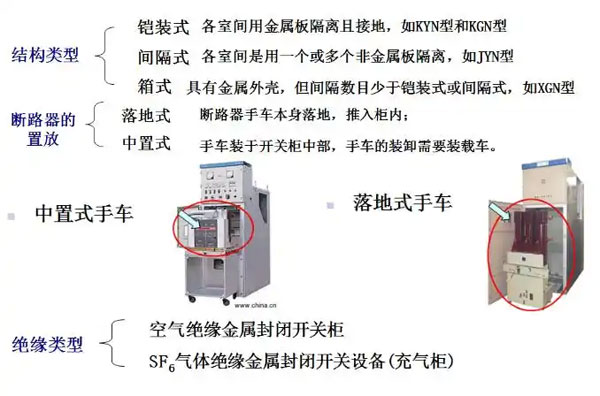

? 高壓開關柜都有哪些種類呢？
? 高壓開關柜是由啥樣的結構組成的呢？
1、柜體詳解

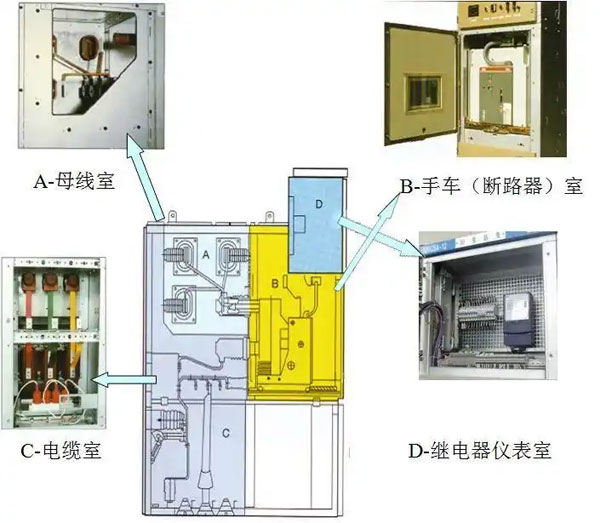

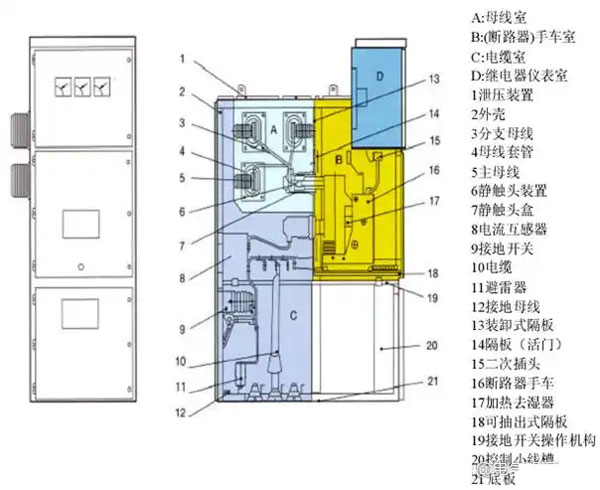

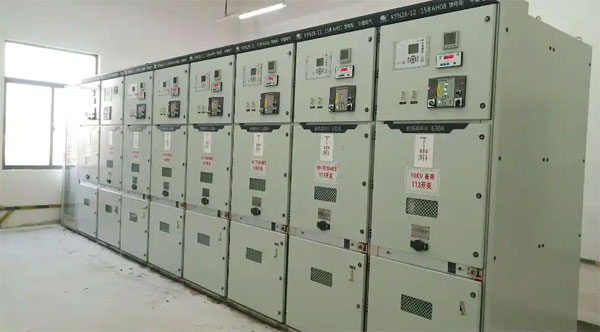

開關柜的外殼和隔板采用敷鋁鋅鋼板，整個柜體不僅具有精度高、抗腐蝕與氧化作用，且機械強度高、外形美觀，柜體采用組裝結構，用拉鉚螺母和高強度螺栓聯結而成，因此裝配好的開關柜能保持尺寸上的統一性。開關柜被隔板分成手車室、母線室、電纜室和繼電器儀表室，每一單元均良好接地。

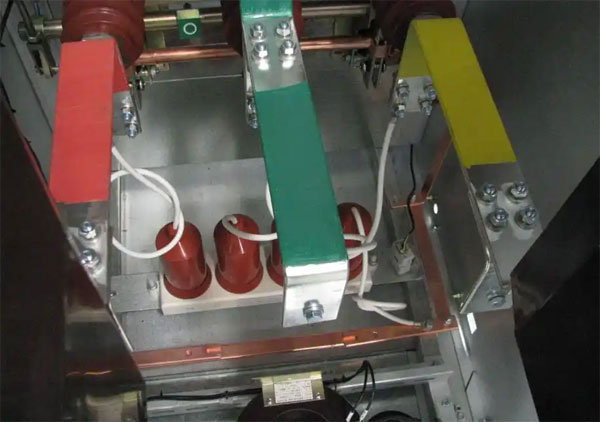

A母線室：
母線室布置在開關柜的背面上部，作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。全部母線用絕緣套管塑封。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。

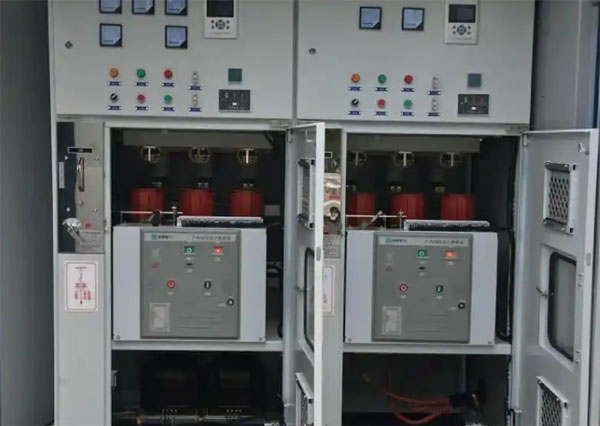

B手車（斷路器）室：

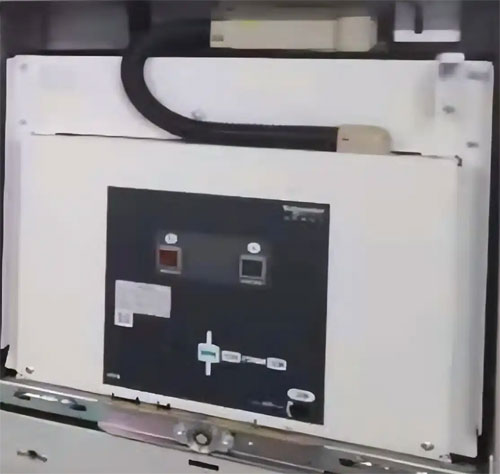

在斷路器室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車能在工作位置、試驗位置之間移動。靜觸頭的隔板（活門)安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中，隔板自動打開，反方向移動手車則完全復合，從而保障了操作人員不觸及帶電體。
斷路器按滅弧介質可分為：·
·油斷路器。又分為多油斷路器和少油斷路器。它們都是觸頭在油中開斷、接通，用變壓器油作為滅弧介質。
·壓縮空氣斷路器。利用高壓力壓縮空氣來吹滅電弧的斷路器。
·SF6斷路器。利用SF6氣體來吹滅電弧的斷路器。
·真空斷路器。觸頭在真空中開斷、接通，在真空條件下滅弧的斷路器。
·固體產氣斷路器。利用固體產氣材料，在電弧高溫作用下分解出的氣體來熄滅電弧的斷路器。
·磁吹斷路器。在空氣中由磁場將電弧吹入滅弧柵中，使之拉長、冷卻而熄滅電弧的斷路器。
C電纜室：
電纜室內可安裝電流互感器、接地開關、避雷器（過電壓保護器)以及電纜等附屬設備，并在其底部配制開縫的可卸鋁板，以確保現場施工的方便。

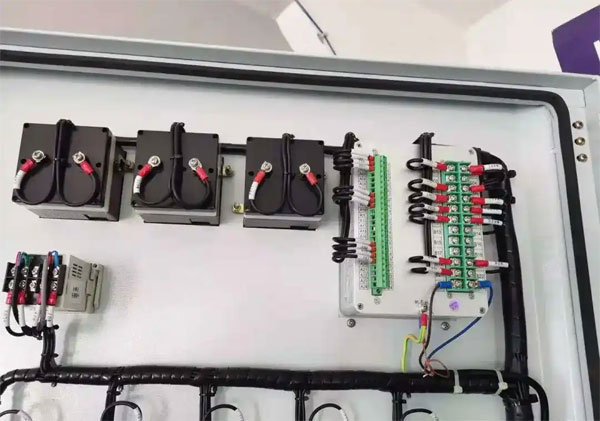

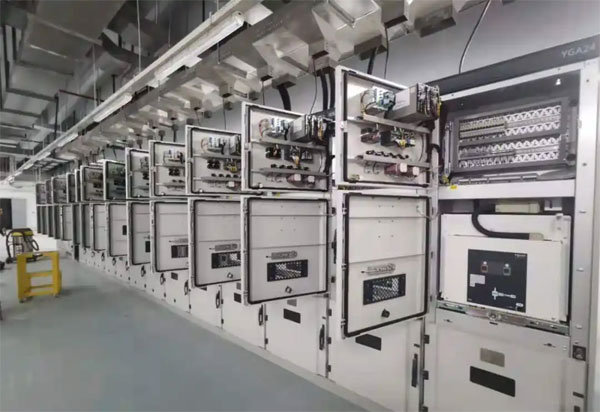

D繼電器儀表室：
繼電器室的面板上，安裝有微機保護裝置、操作把手、保護出囗壓板、儀表、狀態指示燈（或狀態顯示器)等；繼電器室內，安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關（直流或交流)，以及特殊要求的二次設備。
? 安全 “黑科技”：聯鎖裝置：
開關柜具有可靠的聯鎖裝置，滿足五防的要求，切實保障了操作人員及設備的安全。
a、儀表室門上裝有提示性的按鈕或者轉換開關，以防止誤合、誤分?jǐn)嗦菲鳌?/span>

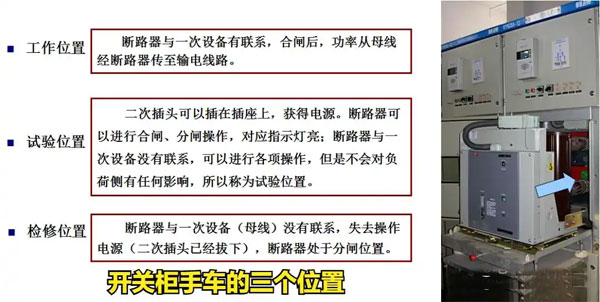

b、斷路器手車在試驗位置或工作位置時，斷路器才能進行合分操作，而在斷路器合閘后，手車無法移動、防止了帶負荷誤推拉手車。
c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗/檢修位置移至工作位置。僅當斷路器手車處于試驗/檢修位置時，接地開關才能進行合閘操作。這樣實現了防止帶電誤合接地開關，以及防止接地開關處在閉合位置時分合斷路器。

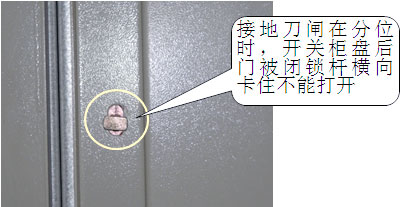

d、接地開關處于分閘位置時，開關柜下門及后門都無法打開，防止了誤入帶電間隔。
e、斷路器手車在試驗或工作位置，沒有控制電壓時，可實現僅能手動分閘不能合閘。
f、斷路器手車在工作位置時，二次插頭被鎖定不能拔出。
g、各柜體間可實現電氣聯鎖。

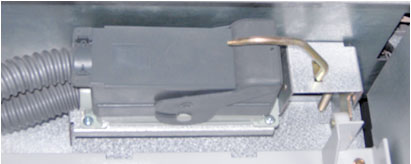

h、開關設備上的二次線與斷路器手車上的二次線的聯絡是通過手動二次插頭來實現的，二次插頭的動觸頭通過一個尼龍波紋收縮管與斷路器手車相連，二次靜觸頭座裝設在開關柜手車室的右上方。斷路器手車只有在試驗、斷開位置時，才能插上和解除二次插頭，斷路器手車處于工作位置時由于機械聯鎖作用，二次插頭被鎖定，不能被解除。
